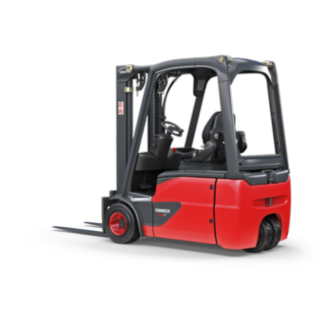

Frontaux électriques E12 – E20 EVO (chariots élévateurs trois roues)

Puissants et maniables

Grande diversité de modèles et manœuvrabilité maximale

Avec différentes tailles de batterie, des châssis hauts, longs et compacts disponibles pour s'adapter aux allées étroites, les chariots élévateurs à trois roues de la série E12 – E20 EVO offrent une grande diversité de modèles pour répondre à toutes les exigences. Ces chariots élévateurs permettent également de manipuler les charges avec précision dans des espaces restreints. Grâce à l'essieu mono-tourelle, les opérateurs peuvent tourner jusqu'à 180 degrés en un seul mouvement du volant. Les deux moteurs asynchrones intégrés à l’essieu avant assurent une transmission efficace. Ils permettent d’atteindre d’excellents résultats en termes d’accélération et de vitesse de pointe. L’énergie est fournie par une batterie de 24 ou 48 volts. Le système de gestion d'énergie Fenwick exploite la batterie de manière optimale tout en réduisant la consommation énergétique. Par ailleurs, tous les modèles de la gamme E12 – E20 EVO peuvent également être équipés de batteries lithium-ion. Grâce à cette technologie, il est possible d'utiliser les chariots élévateurs en plusieurs équipes sans changement de batterie.

Caractéristiques

Sécurité

Les chariots élévateurs disposent d’une multitude de fonctions de sécurité. La conception Arche Fenwick protège l'opérateur. Le toit de la cabine et le châssis forment un ensemble monobloc de protection autour du cariste. Les vérins d’inclinaison en position haute stabilisent le mât et permettent l'utilisation de profils de mâts fins et imbriqués. Ainsi, l'opérateur profite de la meilleure visibilité possible sur la charge et sur son environnement de travail. Tous les composants électroniques relatifs à la sécurité sont doublés pour garantir un haut de niveau de fiabilité et de sécurité de fonctionnement. Le contrôle de traction assure un déploiement de puissance optimal même dans des conditions difficiles. Les nombreux systèmes de sécurité en option disponibles en sortie d'usine ou en seconde monte offrent une protection supplémentaire.

  • Equipement de sécurité de série
  • Protection de l'opérateur, de la charge et de l’environnement
  • Toit de protection robuste et composants optimisés pour une meilleure visibilité
  • Force de traction optimale grâce au contrôle de traction
  • Nombreux systèmes de sécurité en option en sortie d'usine ou en seconde monte

Ergonomie

Comme tous les chariots élévateurs Fenwick, la série E12 – E16 EVO est également conçue de manière ergonomique pour garantir un travail efficace tout en réduisant la pénibilité pour l'opérateur. La commande du chariot s’effectue à l’aide des leviers proportionnels Duo® pour toutes les fonctions du mât et à la simplicité du système mono-pédale pour la traction du chariot. La cabine spacieuse offre suffisamment de place pour les jambes et les rangements. Le mât et les essieus sont isolés du châssis et de la cabine opérateur. Le niveau de vibration transmis à l'opérateur est donc considérablement réduit. Par ailleurs, la génération EVO se distingue par une large marche d’accès ainsi que par un accoudoir et un siège réglable.

  • Montée optimisée et disposition ergonomique des éléments de commande
  • Commande à mono-pédale pédale efficace
  • Commande précise des fonctions du mât grâce aux leviers proportionnels Duo®
  • Siège et accoudoir réglables individuellement

Maniabilité

La véritable force de ce chariot élévateur trois roues est sa maniabilité : grace à son essieu de direction mono-tourelle, il peut braquer à 180 degrés en gardant le centre de giration au centre de l'essieu avant. Les deux roues avant roulent à contre-sens lors du braquage. Ainsi, les pneus et les revêtements de sol sont protégés. Grâce à cette grande flexibilité, la consommation énergétique est fortement réduite. De plus, en association avec deux moteurs de traction, les leviers proportionnels Duo® assurent une manutention sûre, au millimètre près. Les fonctions de levage sont commandées sans effort du bout des doigts. Les opérateurs peuvent utiliser en même temps les fonctions de levage et d’inclinaison du mât. Des modes de conduite adaptables individuellement permettent par ailleurs d’adapter les performances aux situations d’utilisation.

  • Maniabilité maximale dans les espaces exigus
  • Les roues tournent dans le sens inverse pendant les manœuvres.
  • Économies d’énergie, protection des pneus et du revêtement de sol
  • Manutention sûre avec les leviers proportionnels Duo® et deux moteurs de traction avant.
  • Modes de conduite adaptables individuellement

Service

Les chariots électriques E12 – E20 EVO se distinguent par leurs intervalles de maintenance particulièrement économiques : la première maintenance ne doit être effectuée qu’après 1 000 heures de fonctionnement. La vidange de l’huile de transmission n'est nécessaire qu’après 3 000 heures de fonctionnement, 6 000 heures pour l’huile hydraulique. La question de l’entretien est prise en compte dès la conception du chariot élévateur. Pour preuve : des composants faciles d’accès pour intervenir lors des réparations, une trappe de service pour la maintenance et un entretien minimal. Les pièces clés et très sollicitées du chariot élévateur ne nécessitent aucune maintenance, comme l’essieu de traction avec freins et moteurs asynchrones, le mât de levage et les vérins d'inclinaison et les réducteurs. Les pièces de rechange [lien vers le service de pièces de rechange] sont très simples à monter.

  • Première maintenance après 1 000 heures de fonctionnement
  • Les pièces essentielles du chariot élévateur comme les moteurs électriques ne nécessitent aucune maintenance
  • Vidange de l’huile hydraulique après 6 000 heures de fonctionnement
  • Remplacement rapide des pièces grâce à une conception facilitant l’entretien
  • Optimisations techniques continues

Caractéristiques techniques

Model Capacité nominale/Charge Levée Vitesse de déplacement AV, avec sans charge Voltage et capacité (5h) de la batterie Largeur d'allée avec palette 800x1200 en long
E12 1,2 (t) 2800 (mm) 12,5 / 13,5 km/h 24 / 575/625 (V)/(Ah) o. kWh 3164 (mm)
E14 1,4 (t) 2800 (mm) 16 / 16 km/h 48/460/500 [48/268] (V)/(Ah) o. kWh 3301 (mm)
E15 1,5 (t) 2800 (mm) 12,5 / 13,5 km/h 24 / 920/1000 (V)/(Ah) o. kWh 3301 (mm)
E16 1,6 (t) 2800 (mm) 16 / 16 km/h 48/575/625 [48/335] (V)/(Ah) o. kWh 3405 (mm)
E16C 1,6 (t) 2800 (mm) 16 / 16 km/h 48/460/500 [48/268] (V)/(Ah) o. kWh 3320 (mm)
E16H 1,6 (t) 3150 (mm) 16 / 16 km/h 48 / 700/775 (V)/(Ah) o. kWh 3456 (mm)
E16L 1,6 (t) 2800 (mm) 16 / 16 km/h 48/690/750 [48/335] (V)/(Ah) o. kWh 3513 (mm)
E18 1,8 (t) 2800 (mm) 16 / 16 km/h 48/575/625 [48/335] (V)/(Ah) o. kWh 3429 (mm)
E18L 1,8 (t) 2800 (mm) 16 / 16 km/h 48/690/750 [48/335] (V)/(Ah) o. kWh 3518 (mm)
E20L 2,0 (t) 2800 (mm) 16 / 16 km/h 48/690/750 [48/335] (V)/(Ah) o. kWh 3522 (mm)

Équipements en option

Système de ventilation active pour la charge batterie

Rapide, confortable, sûr : La ventilation active permet d’évacuer les émissions d’hydrogène et facilite le processus de recharge. Ce système repose sur une interface Plug&Play placée à l'arrière sur le couvercle du coffre du chariot élévateur. Ainsi, pour charger la batterie, l'opérateur n’a plus besoin d’ouvrir le capot de la batterie ou tout autre porte.

BlueSpot™ Fenwick

BlueSpot™ Fenwick

L'avertisseur lumineux BlueSpot™ Fenwick améliore la sécurité de l'environnement du chariot élévateur, car le spot lumineux LED permet au chariot élévateur d’être visible sans nuisance sonore.

Différents mâts de levage

Les différents mâts de levage Fenwick permettent d’obtenir le meilleur compromis entre la hauteur de levage et la hauteur hors-tout. Sont disponibles : des mâts standard avec une levée allant jusqu’à 5 650 mm, des mâts duplex (levée libre totale) avec une levée atteignant 4 145 mm et des mâts triplex (levée libre totale) avec une levée atteignant 6 075 mm.

Chargeur haute fréquence embarqué

Le chargeur haute fréquence embarqué en option permet de recharger la batterie simplement et rapidement, quel que soit l’endroit et sur n’importe quelle prise. Son niveau de rendement élevé, le contrôle de la température de charge, l’activation automatique des charges de compensation garantissent un processus de rechargement peu énergivore. Il n’est plus nécessaire de prévoir une zone de recharge dédiée.

Sortie hydraulique de batterie

Changement de batterie plus rapide et plus pratique : le système hydraulique de sortie batterie Fenwick permet d'extraire la batterie à 60 pour cent du chariot élévateur par simple pression d’un bouton. Ensuite, elle pourra être retirée à l’aide d’un palan ou d'un deuxième chariot élévateur. L’option est disponible pour les chariots élévateurs E12 – E50.

Fenwick Load Control / Active

Fenwick Load Control / Active

Sur les chariots élévateurs à contrepoids, l’utilisation du Fenwick-Linde Load Control / Activepermet d’éviter les risques de basculement ou renversements.
