Technologie de pile à combustible Fenwick

En avant vers l’hydrogène
Chariots élévateurs et tracteurs dotés de la technologie de pile à combustible Fenwick

La gestion de l’énergie joue un rôle toujours plus fondamental dans la réussite d’une entreprise, d’autant plus en intralogistique. Doter les chariots élévateurs du système d’entraînement adéquat a un effet direct sur les performances, le contrôle des coûts et la durabilité. C’est pourquoi Fenwick propose une large palette de solutions énergétiques adaptées aux différents besoins. Y figurent notamment des chariots élévateurs à l’hydrogène, dotés d’un système hybride composé d’une pile à combustible et d’une batterie au lithium-ion.

Même si son utilisation se limite à un domaine d’application restreint, l’hydrogène constitue sans aucun doute l’un des piliers du mix énergétique de demain. Grâce à son excellente densité énergétique rapportée à la masse, l’hydrogène offre environ trois fois plus d’énergie que l’essence. Les systèmes de piles à combustible permettent par ailleurs un ravitaillement rapide, pour assurer une disponibilité maximale des chariots. Si elles sont ravitaillées avec de l’hydrogène vert, les piles à combustible ne génèrent même aucune émission, réduisant ainsi l’empreinte carbone.

Le miracle de l’hydrogène : l’énergie des piles à combustible

Les chariots dotés d’un système hybride composé d’une pile à combustible et d’une batterie sont à la base des chariots électriques qui utilisent l’hydrogène comme source d’énergie. L’électricité est ensuite directement produite dans le chariot élévateur. Tous les éléments requis sont intégrés au Battery Replacement Modul (BRM), dont les dimensions sont équivalentes à celles d’un coffre de batterie standard.

Dans les stacks de la pile à combustible, l’hydrogène réagit avec l’oxygène de l’air ambiant, générant de l’électricité, de l’eau et de la chaleur (combustion froide). L’énergie produite recharge une batterie lithium-ion intégrée, qui sert de réservoir tampon, alimente le chariot en électricité en fonctionnement normal et stocke l’électricité récupérée lors du freinage. Si une utilisation particulièrement intensive requiert des performances élevées, les stacks peuvent par ailleurs fournir directement de l’énergie au chariot.

Les chariots à pile à combustible n’étant pas rechargés, mais ravitaillés, les temps d’arrêt habituels d’un chariot électrique devant un chargeur ou une prise sont éliminés.

Au quotidien, les chariots s’utilisent comme des modèles thermiques classiques : après quelques minutes à la pompe, ils sont de nouveau totalement opérationnels. En fonction du type de chariot, un ravitaillement peut suffire pour une journée de travail complète.

Vidéo d’animation sur l’hydrogène

Récapitulatif des avantages

Moins de dépendance

Dans l’idéal, l’hydrogène peut être entièrement obtenu à partir d’énergies renouvelables comme le photovoltaïque, l’éolien ou l’hydroélectricité. Ainsi, les entreprises sont moins dépendantes des énergies fossiles telles que le pétrole et le gaz.

Ravitaillement rapide

Comme les modèles thermiques classiques, les chariots à l’hydrogène peuvent être ravitaillés très rapidement. En trois à cinq minutes, le chariot est prêt à l’emploi, ce qui améliore considérablement la disponibilité globale.

Productivité accrue

Le remplacement des processus de recharge et de remplacement de batterie chronophages par un ravitaillement rapide augmente la productivité. Pour gagner encore plus de temps, les pompes d’hydrogène peuvent être placées à des endroits stratégiques.

Utilisation sûre

Contrairement aux batteries à plomb ouvert, les piles à combustible ne doivent pas être remplacées. Tout risque de blessure par contact avec des acides potentiellement dangereux est ainsi écarté.

Gain d’espace

Nul besoin de station de recharge ni de salle de batteries. L’infrastructure de ravitaillement peut être installée à l’extérieur des zones de stockage et de production afin de libérer de l’espace utile.

Performances constantes

Alors que les performances des batteries à plomb ouvert diminuent lorsque le niveau de charge s’amenuise, le système hybride à pile à combustible offre une puissance constante tout au long de son utilisation.

Longue durée de vie

Les systèmes de pile à combustible atteignent une durée de vie de 10 000 heures de fonctionnement, ce qui réduit significativement les coûts sur l’ensemble du cycle de vie. En outre, cette longue durée de vie préserve les ressources naturelles. À la fin de la période d’utilisation, les stacks de la pile peuvent être facilement recyclés.

Préservation du climat

L’hydrogène vert peut être obtenu sans émission à partir d’énergie éolienne et solaire. La combustion froide générant uniquement de l’eau et de la chaleur, la pile à combustible peut permettre une utilisation entièrement neutre en carbone.

Quand l’utilisation de l’hydrogène présente-t-elle un intérêt ?

Malgré ses nombreux avantages, la technologie de l’hydrogène ne constitue pas la solution la plus pertinente pour tous les cas d’utilisation. Pour que son utilisation soit rentable, certains critères doivent être remplis. Une certaine taille de flotte est notamment requise, ainsi qu’un certain nombre d’heures de fonctionnement.

Le récapitulatif suivant permet de déterminer quand les systèmes de pile à combustible s’avèrent particulièrement intéressants, et quels secteurs peuvent en profiter le plus.

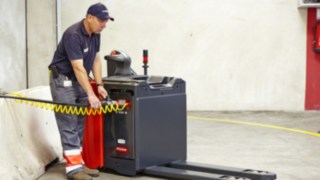

Ravitaillement en hydrogène d’un chariot Fenwick.

Exploitation optimale

C’est quand ils sont utilisés en permanence que les chariots élévateurs à l’hydrogène s’avèrent particulièrement efficients et durables, car les démarrages et arrêts répétés entraînent une dégradation plus rapide de la pile à combustible. Le mieux est d’utiliser cette technologie sur deux voire trois équipes. Pour une utilisation inférieure à 1 200 heures de fonctionnement par an, l’utilisation de systèmes de piles à combustible ne se justifie moins d’un point de vue technique et économique. Dans les secteurs où une utilisation 24 h/24 est prévue, par exemple dans les industries automobiles et de sous-traitance, il constitue en revanche une alternative très intéressante aux chariots thermiques et aux modèles électriques avec batterie à plomb ouvert.

Normes d’hygiène strictes

Par rapport à une batterie à plomb ouvert, la pile à combustible présente l’avantage de n’occasionner aucune contamination par des acides ou d’autres produits chimiques. Cette alternative propre peut donc être utilisée même dans les secteurs où les normes d’hygiène sont très strictes, par exemple dans les industries agroalimentaire et pharmaceutique.

Nombre minimum de chariots

En général, le recours à des chariots à l’hydrogène s’avère pertinent à partir de plus de 20 chariots élévateurs utilisés de manière intensive. En effet, le coût d’investissement est relativement élevé. La mise en place d’une solution d’hydrogène impose non seulement d’acheter les chariots correspondants, mais également d’investir dans l’infrastructure ad hoc. Plus la flotte et l’utilisation par chariot et par an sont importantes, plus vite l’utilisation de l’hydrogène sera rentabilisée.

Infrastructure disponible

La disponibilité d’hydrogène sur place est déterminante pour assurer une utilisation efficiente de cette technologie. Globalement, c’est lorsque de l’hydrogène (et donc l’infrastructure correspondante) est déjà disponible sur place que les chariots élévateurs à pile à combustible s’avèrent le plus intéressants. Cela peut par exemple être le cas si de l’hydrogène est généré comme sous-produit, utilisé dans le processus de production, ou si la centrale thermique et la flotte de camions fonctionnent déjà à l’hydrogène. Dans toutes ces situations, les conditions sont idéales pour assurer une utilisation rentable de chariots à l’hydrogène. Si l’infrastructure d’hydrogène doit être créée, la rentabilité doit être calculée au cas par cas.

Alimentation électrique limitée

Facile à transporter, l’hydrogène peut être utilisé dans des endroits où l’approvisionnement en électricité est impossible ou extrêmement difficile. Il peut ainsi arriver que l’infrastructure énergétique d’une entreprise ne suffise pas pour convertir toute la flotte de chariots à un entraînement lithium-ion (risque de pics de charge pendant les procédures de recharge). Dans ce cas, l’hydrogène représente une alternative performante, à faibles émissions et flexible.

Subventions

En raison de l’investissement élevé qu’implique la création de l’infrastructure, le recours à des chariots à pile à combustible ne s’avère généralement rentable qu’avec les subventions correspondantes. Il existe de nombreux programmes de financement au niveau européen, national et régional. En fonction des programmes, la subvention peut porter sur les chariots ou l’infrastructure d’hydrogène, le volume d’émissions de CO2 économisé étant le principal facteur d’attribution. Plus cette économie sera élevée, plus le projet a de chances d’obtenir la subvention.

Tout à l’hydrogène : les solutions Fenwick

Dès l’an 2000, Fenwick a développé un premier chariot élévateur à pile à combustible entièrement fonctionnel. Près de dix ans plus tard, nous étions le premier constructeur d’Europe à produire des chariots à l’hydrogène en série. Aujourd’hui, 80 % de nos séries sont disponibles avec entraînement à l’hydrogène sur demande. Cela inclut :

  • Les transpalettes
  • Les chariots à double niveau
  • Les gerbeurs
  • Les préparateurs de commandes
  • Les tracteurs
  • Les chariots à mât rétractable
  • Les chariots frontaux

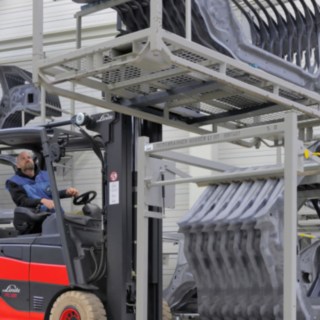

Le chariot Fenwick FC 25 pendant en cours de chargement.

Le système de pile à combustible « Fenwick HyPower »

Même pour la technologie d’hydrogène, Fenwick propose des solutions complètes. Nos clients obtiennent les chariots, les systèmes de pile à combustible et le service correspondant auprès du même fournisseur. Au centre de développement de Fenwick-Linde à Aschaffenbourg, nous avons développé le système hybride de pile à combustible 24 V Linde HyPower, qui offre de nombreuses améliorations aux utilisateurs :

  • Stacks performants et grande batterie Li-Ion
  • Niveau de puissance constant
  • Énergie maximale lors des pics d’activité
  • Directement prêts à l’emploi, sans démarrage
  • Longue durée de vie de l’ensemble du système
  • Fonctionnement particulièrement silencieux
  • Intégration optimale aux chariots Fenwick

La nouvelle Fenwick HyPower 24V Fuel Cell est disponible pour différents transpalettes, gerbeurs, chariots à double niveau, préparateurs de commandes et tracteurs.

Incontournable

Une question d’infrastructure

Si les chariots à l’hydrogène présentent de nombreux avantages, ils imposent néanmoins aussi un véritable défi en matière d’infrastructure. L’hydrogène requis est livré par camion-citerne ou pipeline, ou est généré directement par l’entreprise sur son propre terrain. Si les entreprises souhaitent produire leur propre hydrogène, de l’énergie supplémentaire sera nécessaire pour faire fonctionner l’installation d’électrolyse.

Rien que pour le transport et le stockage, certains éléments doivent être mis en place, comme des réservoirs, des conduits ou des cuves à haute pression.

Afin de réduire les coûts et les émissions de CO₂, il est possible d’utiliser de l’électricité issue d’éoliennes ou d’installations photovoltaïques. La mise en œuvre d’une infrastructure d’hydrogène propre implique d’importants travaux et investissements. C’est pourquoi les chariots à pile à combustible s’avèrent surtout pertinents lorsque l’entreprise utilise déjà de l’hydrogène à d’autres fins, ou en génère comme sous-produit de son processus de production.

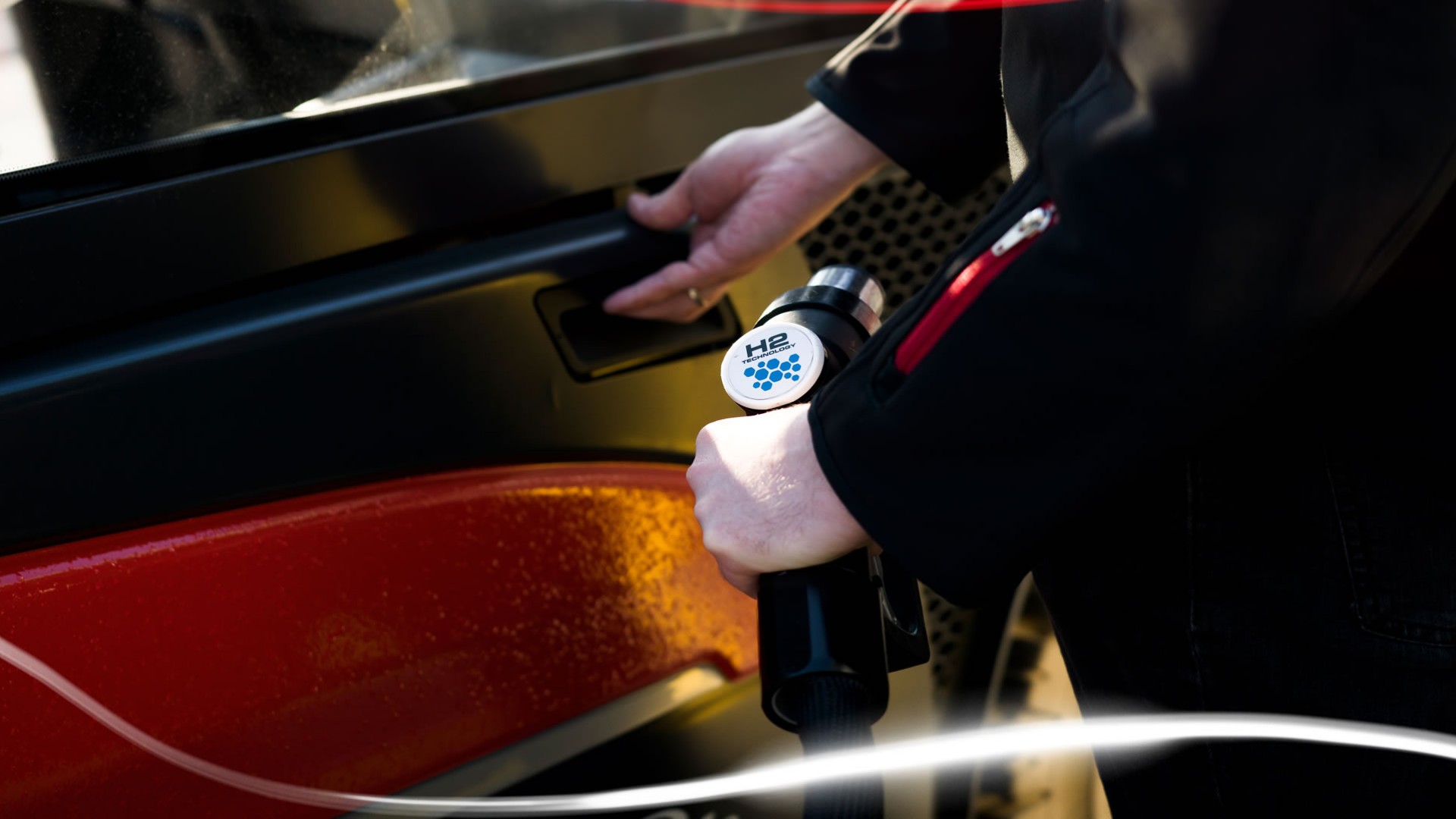

Un chariot Fenwick à la pompe de ravitaillement.

De la production au ravitaillement : Fenwick-Linde exploite sa propre infrastructure d’hydrogène

Depuis mai 2023, Fenwick-Linde exploite sa propre infrastructure d’hydrogène sur son site d’Aschaffenbourg. De l’hydrogène vert y est produit par électrolyse à partir d’électricité verte certifiée. L’infrastructure de Fenwick-Linde permet de ravitailler en hydrogène 21 chariots dotés d’un entraînement hybride à pile à combustible. Fenwick renforce ainsi son savoir-faire concernant cette technologie d’avenir qu’est l’hydrogène.

La technologie de l’hydrogène en pratique

Une étude menée avec le groupe BMW confirme la rentabilité de cette technologie

Dès 2013, nous avons testé la rentabilité et les possibilités techniques de la technologie de pile à combustible avec le groupe BMW et le département Technique de manutention, flux des matériels et logistique de l’université technique de Munich (TUM). Dans ce cadre, des chariots élévateurs à hydrogène de l’usine de carrosserie de BMW à Leipzig ont réalisé plus de 20 000 heures de fonctionnement.

Résultat : l’entraînement à l’hydrogène a séduit par son excellente disponibilité et son respect de l’environnement. À l’époque déjà, le constat était clair : cette technologie était prête à être lancée sur le marché, et rentable dans certaines conditions.

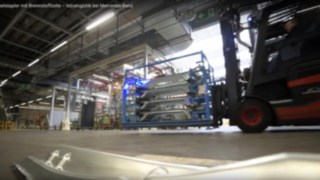

La technologie de pile à combustible Fenwick utilisée dans le groupe BMW
Un chariot élévateur à hydrogène Fenwick à l’essai chez notre client Altho Brets

Un chariot élévateur à hydrogène Fenwick à l’essai chez notre client Altho Brets

Depuis plusieurs années, l’entreprise bretonne, qui produit les chips Brets, peut compter sur nos équipes en local dans la définition de leur besoins logistiques. Après une transition énergétique de leur parc vers l’électrique, ils nous ont renouvelés leur confiance avec l’essai de notre chariot à pile à combustible. La disponibilité d’hydrogène sur place est déterminante pour assurer une utilisation efficiente de ce vecteur énergétique. C’est ainsi que le producteur et fournisseur d’hydrogène H2Gremm a permis de réaliser en situation réelle, le ravitaillement du chariot grâce à sa station mobile.

Résultat : un mix Hydrogène et Lithium-ION de sa flotte, qui offre à Altho Brets un chargement rapide, flexible et une disponibilité maximale de ses chariots, pour répondre à ses enjeux logistiques. Une initiative locale rendue possible au travers de notre ancrage territorial, et qui permet à nos clients de tester les dernières innovations, afin de les accompagner dans la recherche de la meilleure solution énergétique.
