Les chariots automatisés Fenwick

Une automatisation flexible pour l’intralogistique

Automatisation

Les chariots ou les systèmes automatisés sont utilisés depuis longtemps en intralogistique. Mais l’explosion de la digitalisation des processus donne une nouvelle dynamique à l’automatisation : les solutions automatisées peuvent désormais être interfacées simplement aux systèmes informatiques pour un gain d’efficacité considérable. Néanmoins, les systèmes complexes tels que les transstockeurs entièrement automatisés ou les navettes multi-niveaux (FTS) ne s’avèrent pas rentables pour tous les environnements de travail, que ce soit en logistique ou en production. En effet, les exigences ne cessent de croître : les machines autonomes doivent également être capables de circuler et de travailler sans risques dans un environnement fréquenté par des personnes. Elles doivent communiquer en temps réel avec les autres installations ou l’infrastructure pour garantir le bon déroulement des opérations. De plus, les flux de production et de logistique évoluent dans la plupart des secteurs aussi vite que les marchandises.

Une automatisation intelligente avec Fenwick

À partir d’une large gamme de chariots et d’une technologie de navigation qui ne requiert l’installation d’aucune infrastructure, Fenwick propose des solutions flexibles et évolutives. Elles peuvent être adaptées aux exigences spécifiques, même des petites entreprises, afin d’automatiser certaines étapes ou tout un flux de marchandises complexe de manière rentable.

Fenwick robotics

Une solution intelligente et intégrée

Les avancées de la technologie robotique constituent un avantage concurrentiel certain tout en garantissant un niveau élevé de flexibilité des flux. Les systèmes de sécurité de pointe et un logiciel de supervision polyvalent permettent de créer des solutions totalement intégrées : l’Homme et la machine peuvent interagir de manière sécurisée et efficace.

Pourquoi la robotique ?

Cette nouvelle génération de machines autonomes est capable de gérer des opérations de manutention répétitives en toute autonomie et de manière fiable. D’où une augmentation de la productivité, et une réduction des coûts. Les dommages sur les marchandises et les équipements diminuent, et le chariot élévateur robotisé effectue les tâches difficiles, trop fatigantes pour l’Homme. L’efficacité des flux de marchandises augmente également, puisque les missions et itinéraires sont calculés et harmonisés en fonction des opérations liées.

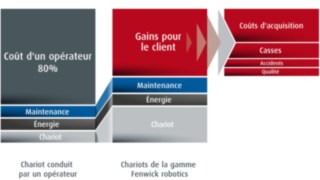

Réduction des coûts avec la gamme MATIC Fenwick, comparée à un chariot élévateur manuel

Compétitivité

La solution la plus rentable

Toutes les solutions robotiques reposent sur nos chariots aux standards éprouvés issus de la fabrication en série Fenwick. Sur la base d'une technologie innovante de géonavigation, grâce à laquelle les chariots robotiques peuvent s’orienter même sans réflecteurs ni filoguidage, Fenwick propose avec la gamme MATIC une solution d’automatisation fiable, qui participe à optimiser les flux internes de marchandises et à réduire significativement les coûts.

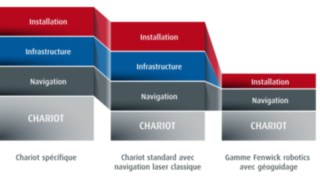

Comparé à d’autres systèmes autonomes avec navettes multi-niveaux (FTS) ou à des chariots standards :

  • Coûts d’installation plus faibles
  • Coûts de fonctionnement nettement inférieurs

Cost comparison from Linde automated solutions in comparison to other automated solutions

Flexible

Sans infrastructure

La technologie de géonavigation ne requiert aucune infrastructure fixe telle que du filoguidage ou des réflecteurs. Les modèles MATIC peuvent donc être intégrés très facilement à des entrepôts ou des environnements de production existants.

Installation rapide

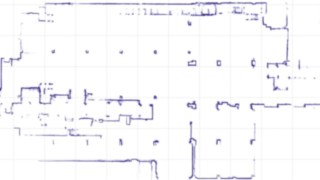

Le système détecte les structures telles que les rayonnages, les murs, les équipements et les machines. Ces données sont compilées dans une carte en deux dimensions, sur laquelle sont définis les itinéraires et les points d’action comme les emplacements de stockage et les gares de transfert. Tout nouvel itinéraire ou toute modification de l’espace est intégré rapidement et en toute simplicité.

Une solution évolutive

La technologie développée avec le spécialiste de la robotique Balyo dispose de toutes les interfaces nécessaires pour pouvoir connecter les solutions d’automatisation, qu’il s’agisse d’un seul chariot ou d'une flotte de chariots MATIC, avec les systèmes informatiques et de gestion du client.

Une intégration totale

Le logiciel de supervision commande la flotte robotique en temps réel. Il contrôle les itinéraires et attribue les missions. Par ailleurs, le logiciel gère également l’interaction avec les portes automatiques, les machines d’emballage, les convoyeurs et les machines de production. Toute l’application peut interagir directement avec les systèmes ERP (Enterprise Resource Planning) ou WMS (Warehouse Management System, système de gestion de l'entrepôt).

Localisation en temps réel

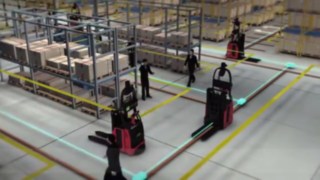

Les chariots élévateurs robotiques utilisent la carte pour définir leur position dans la zone. Pour ce faire, ils comparent en temps réel la carte de référence avec les structures que le laser de navigation détecte réellement.

Sécurisé et productif

Le meilleur des deux mondes

Les chariots de base de la série MATIC Fenwick disposent déjà de nombreuses fonctionnalités de sécurité. Avec leur système de contrôle de l’environnement basé sur une caméra 3D et des lasers, les chariots élévateurs robotisés se déplacent toujours en toute sécurité et sans pertes de productivité, même en interagissant avec des Humains ou en circulant avec d’autres matériels.

En effet, la commande de sécurité des chariots élévateurs MATIC réagit instantanément : si un obstacle est détecté, l’appareil réduit sa vitesse et ne s’arrête que si la personne ou le chariot est encore sur le parcours. Dans ce cas, le chariot redémarrera automatiquement dès que l’obstacle aura quitté la zone de contrôle des lasers et de la caméra 3D.

De plus, les chariots robotiques peuvent passer en mode manuel à tout moment. Si une personne touche l’organe de commande, le mode automatique s’arrête immédiatement. Cela permet par exemple d’écarter rapidement l’appareil d'une zone de danger en cas d’urgence ou de l’utiliser pour une mission importante en dehors du cycle de travail automatisé.

Un équipement de sécurité complet pour une collaboration efficace

  • Une caméra 3D pour détecter les obstacles
  • Un laser à l’avant et à l’arrière pour détecter les obstacles et les charges
  • Systèmes d’avertisseurs visuels et sonores
  • Boutons d’arrêt d’urgence des deux côtés

Série MATIC Fenwick

Avec des transpalettes, des tracteurs avec remorques, des gerbeurs à contrepoids et des chariots pour allées étroites à haut niveau de fonctionnalité, la série autonome MATIC couvre 80 pour cent de toutes les tâches de manutention en production et en entrepôt.

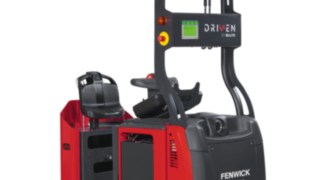

P-MATIC – Tracteur

  • Applications des tracteurs
  • Transfert
  • Kitting
  • Evacuation des déchets valorisables
  • Alimentation de la chaîne de production

Le P-MATIC de Fenwick-Linde

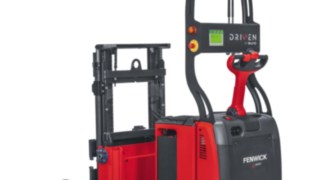

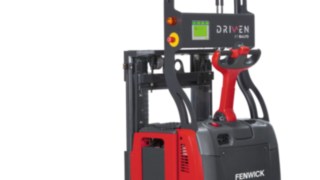

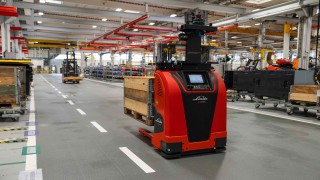

L-MATIC – Gerbeur

  • Réceptionner et stocker à faible hauteur
  • Scanner les codes-barres
  • Charger les emballeuses
  • Préparation de commandes
  • Charger les lignes de ravitaillement des machines

Le L-MATIC de Fenwick-Linde

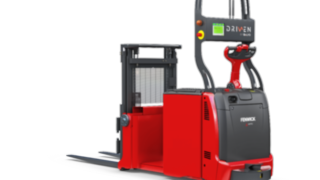

L-MATIC AC – Gerbeur à contrepoids

  • Réceptionner et stocker des palettes fermées
  • Manutention des caisses métalliques ou boîtes de transport
  • Charger les convoyeurs

Le L-MATIC AC de Fenwick-Linde

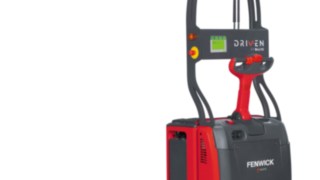

T-MATIC – Transpalette

  • Transfert sur de longues distances
  • Livraison des zones de préparation et d'expédition, par exemple la zone de chargement
  • Transfert de charges très longues

Le T-MATIC de Fenwick-Linde

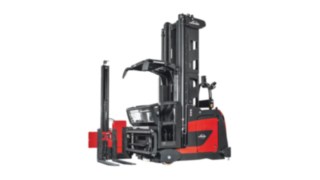

K-MATIC – Chariot pour allées étroites

  • Chargement et déchargement dans des allées très étroites et très en hauteur
  • Hauteur de travail jusqu’à 12 mètres
  • Charger les convoyeurs

the Linde Material Handling automated truck K-Matic

Les cinq avantages de la géonavigation de Fenwick robotics

  1. (inter)Connecté : L'éventail des possibilités va des déploiements autonomes à une liaison totale avec les systèmes de gestion, les machines et les installations.
  2. Sûre : L’équipement complet, avec notamment un scanner et des caméras, garantit une sécurité maximale de circulation, même en fonctionnement mixte.
  3. Simple : La géonavigation innovante avec la technologie moderne Light Detection and Ranging (LIDAR) ne requiert aucune infrastructure coûteuse.
  4. Flexible : Les itinéraires et points de référence peuvent être adaptés rapidement en fonction de l’évolution des conditions de travail.
  5. Transparente : Le système génère des données précieuses qui permettent d’optimiser avec exactitude la productivité des processus logistiques.

Navigation (semi-automatisation) dans les allées étroites

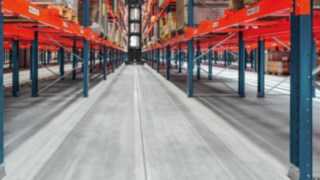

Circulation automatisée dans les entrepôts à allées étroites

Des allées étroites, des hauteurs de levage importantes, des zones à faible visibilité – si l’entrepôt à allées étroites est économique pour l’entreprise, il constitue un véritable défi pour les chariots qui y sont déployés et leurs utilisateurs. Le système de navigation pour les allées étroites Fenwick améliore significativement la productivité et la sécurité tout en réduisant les dommages sur les marchandises et les équipements de l’entrepôt. Le système est géré à partir du logiciel de gestion d'entrepôts (Warehouse Management System, WMS) du client.

Comment fonctionne cette technologie ?

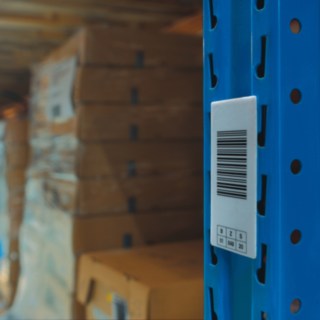

Toutes les mesures structurelles nécessaires à cette technologie sont rapidement paramétrées : Des transpondeurs RFID sont disposés à intervalles réguliers dans le sol des allées étroites ou des codes-barres sont fixés sur les rayonnages. Lors de son passage, le capteur sur le chariot lit l'ensemble des données sur l'étiquette RFID ou le code-barres et peut ainsi déterminer sa position exacte dans les allées.

Le système central envoie les coordonnées cibles de l’emplacement de prise ou de dépose au récepteur du chariot via le réseau wifi. Sur le parcours, le chariot compare en permanence sa position actuelle avec les instructions et calcule la meilleure combinaison de tractions et de mouvements de levage pour atteindre l’emplacement cible.

Avantages de la navigation pour allées étroites

Efficacité

Le chariot se déplace dans des allées extrêmement étroites, avec une consommation d’énergie réduite, pour atteindre l'alvéole indiquée. Résultat : un gain de temps pouvant atteindre les 25 pour cent et une augmentation significative du rendement.

Précision

Le système aide le conducteur et lui indique sur l’écran quelle est la position exacte des palettes d’une marchandise donnée. Il doit uniquement appuyer sur la fonction de conduite. Impossible de stocker la palette au mauvais emplacement.

Sécurité

L’assistant de sécurité installé de série avec la fonction de navigation pour allées étroites a mémorisé grâce à des codes-barres ou des transpondeurs RFID les irrégularités du sol ou les obstacles sur le rayonnage, au sol ou au niveau du plafond. Ainsi, il limite certaines fonctions de conduite comme la vitesse, la levée ou l'extension des fourches.
